Платы управления

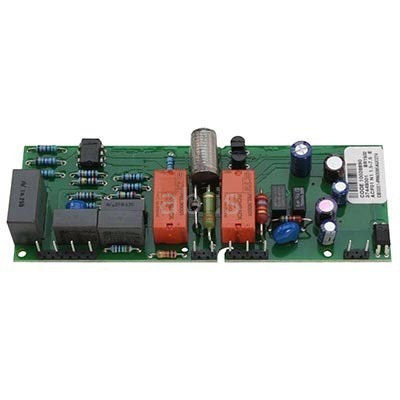

Электронная плата управления котла Beretta — это важный компонент системы автоматического контроля и регулирования работы котлов отопления. Она обеспечивает взаимодействие всех компонентов котла (например, горелки, насоса, датчиков температуры и давления), а также управляет процессом горения топлива для поддержания заданной температуры теплоносителя.

Назначение электронной платы управления

Основная задача платы — обеспечить автоматическое управление работой котла и поддержание стабильной температуры воды в системе отопления. В зависимости от модели котла, она может отвечать за следующие функции:

Контроль процесса розжига — включение и контроль зажигания горелки.

Регулирование мощности — изменение интенсивности нагрева в зависимости от потребности системы.

Поддержание заданной температуры — использование температурных датчиков для отслеживания и корректировки температуры теплоносителя.

Безопасность эксплуатации — отключение котла при возникновении аварийных ситуаций (например, перегрев, отсутствие тяги).

Управление насосом циркуляции — регулирование скорости вращения насоса для обеспечения оптимальной циркуляции теплоносителя.

Самодиагностика — обнаружение неисправностей и отображение кодов ошибок для упрощения обслуживания и ремонта.

Комфортное управление — возможность настройки режимов работы через панель управления или дистанционно (в некоторых моделях).

Принцип работы платы управления

Электронная плата управления работает следующим образом:

Сбор данных: плата получает сигналы от различных датчиков, установленных в котле (температурные датчики, датчики давления, датчики наличия пламени и др.).

Анализ данных: на основе полученных сигналов плата определяет текущее состояние системы (например, температура теплоносителя, давление в системе, наличие пламени). Эти данные сравниваются с заданными параметрами, установленными пользователем или системой.

Принятие решений: если фактические параметры отличаются от заданных, плата отправляет команды исполнительным механизмам (горелка, насос, клапаны) для корректировки работы котла. Например, если температура ниже установленной, плата увеличивает мощность горелки; если температура превышает установленную, горелку можно отключить.

Обратная связь: после выполнения команд плата снова собирает данные от датчиков и повторяет цикл анализа и принятия решений.

Отображение информации: результаты работы и возможные ошибки отображаются на панели управления котла или передаются на внешние устройства (например, через интерфейс связи).

Таким образом, электронная плата управления является "мозгом" котла, обеспечивая его эффективную и безопасную работу.
